防爆永磁同步電機

變頻永磁同步電機

永磁同步電機

　　永磁同步電動機轉子采用永磁材料勵磁，實現了低速大扭矩大動力傳送，采用變頻器控制電機，在磨機應用中，去掉減速機，直接驅動小齒輪即可，具有結構緊湊、起動轉矩大、效率高、運行平穩、可靠性高、噪音低、安裝方便等優點，基本實現免維護。

　　三相永磁同步電動機起動性能好。機械特性硬，轉速嚴格與電網頻率成比例，節能、運行可靠、維護方便、安裝性能好、壽命長。　　它的機座号安裝尺寸及功率等級的對應關系與Y系列三相異步電動機相同。它可與變頻器組成開環無級調速系統。　　已廣泛應用于石化、化纖、紡織、機械、電子、玻璃、橡膠、包裝、印刷、造紙、印染、冶金等行業的調速傳動設備上。

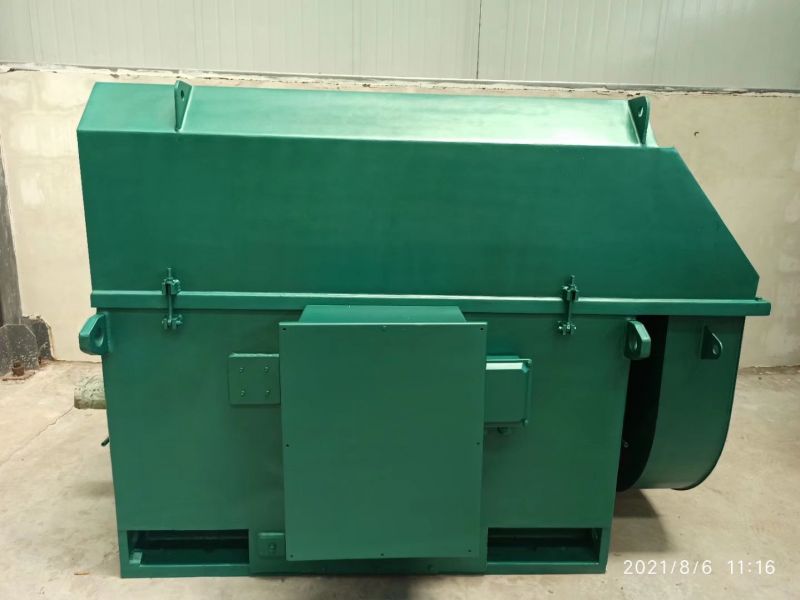

　　高壓三相異步電動機 (6KV、10KV中心高400-710)　　該系列産品的效率指标參照GB 30254-2013《高壓三相籠型異步電動機能效限定值及能效等級》的2級标準。　　該系列産品是Y系列高壓電動機的能效提升換代産品，與Y系列産品相比，具有結構緊湊、重量輕、節能、噪聲低、振動小、可靠性高、使用壽命長、安裝維護方便等優點。　　該系列産品适用于拖動各種通風機、壓縮機、水泵、破碎機、運輸機械等通用機械及其它機械設備，在礦山、機械、石油、化工、電站等各種工礦企業中作原動機用，如用以傳動鼓風機、磨煤機、軋鋼機、卷揚機、皮帶機的電動機在訂貨時需提供有關技(jì )術資料，并要簽訂技(jì )術協議，作為電機特殊設計的依據，以确保電機的可靠運行。　　該系列産品采用F級絕緣，溫升按B級考核，額定頻率50Hz，額定電壓為6kV、10kV兩種，也可按訂貨要求制造60Hz和其它電壓的電動機。　　該系列産品的基本安裝型式為卧式帶底腳（IMB3）結構。　　Y系列為基本系列電動機，YKS、YKK系列是根據電動機的冷卻方式和防護等級不同而派生的系列産品，Y、YKS、YKK系列産品特征見下表。　　産品型号示例：                                                   　　

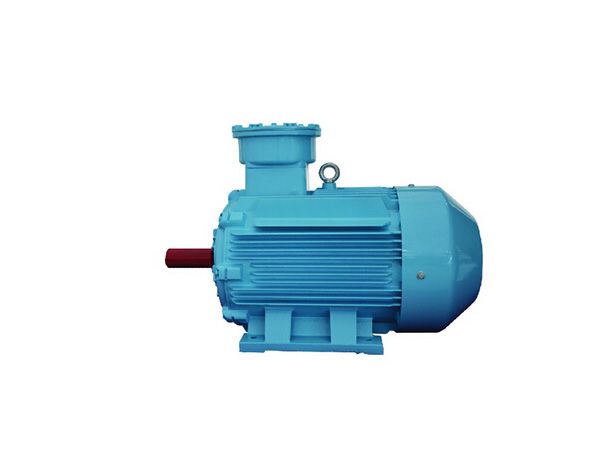

　　TYB系列礦用隔爆型三相永磁同步電動機(中心高132-315)　　該系列産品的效率指标符合GB 30253-2013《永磁同步電動機能效限定值及能效等級》的1級标準。　　該系列産品依據Q/MT03-2013《TYB系列礦用隔爆型三相永磁同步電動機》設計，為全封閉自扇冷結構，防護等級IP55、F級絕緣、S1工作制。其安裝尺寸與YB3系列電動機相同。防爆标志為Ex d I Mb。　　該系列産品在25%-120%負載範圍内,相對于同規格異步電動機均具有較高的效率，經濟運行範圍寬，具有顯著的節能效果。電機溫升低，在額定負載下，電機的溫升在30-50K。　　該系列産品獲得國家防爆電氣産品質量監督檢驗中心頒發的防爆合格證、國家礦用産品安全标志中心頒發的煤礦安全标志證書和國家質量技(jì )術監督局頒發的生産許可證。　　該系列産品廣泛用于煤礦非采掘工作面,用于拖動風機、泵類、皮帶機等各種機械。由三相50赫茲380伏電網供電運行。額定頻率、額定電壓下具有自起動能力。亦可以根據用戶需要提供660伏、1140伏産品。詳細參數：外形安裝尺寸：

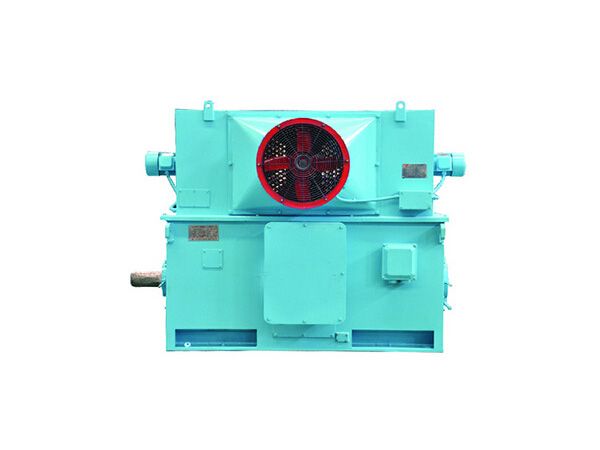

　　TYPKK系列變頻調速高壓三相永磁同步電動機(中心高450-630)　　該系列産品的效率指标參照GB 30254-2013《高壓三相籠型異步電動機能效限定值及能效等級》的1級标準。　　該系列産品采用獨立風扇冷卻結構，其餘結構與TYKK基本系列相同。　　該系列産品由變頻器供電、具有0-50赫茲恒轉矩輸出特性。當用戶需要高于５０赫茲調速時，請在訂貨時說明。　　該系列産品在25%-120%負載範圍内,相對于同規格異步電動機均具有不錯的效率，經濟運行範圍寬，具有顯著的節能效果。電機溫升低，在額定負載下，電機的溫升在30-50K。　　該系列産品廣泛用于石化、電力、交通、紡織、工礦企業風機、水泵、皮帶機等各種機械傳動工況。根據負載調節範圍不同,一般節電率30%左右。　　本系列變頻調速永磁同步電動機由變頻器供電、具有0-50赫茲恒轉矩輸出特性,額定電壓10KV,可以根據用戶需要，提供6 KV、及其它額定電壓等級産品。　　詳細參數：　　外形安裝尺寸：

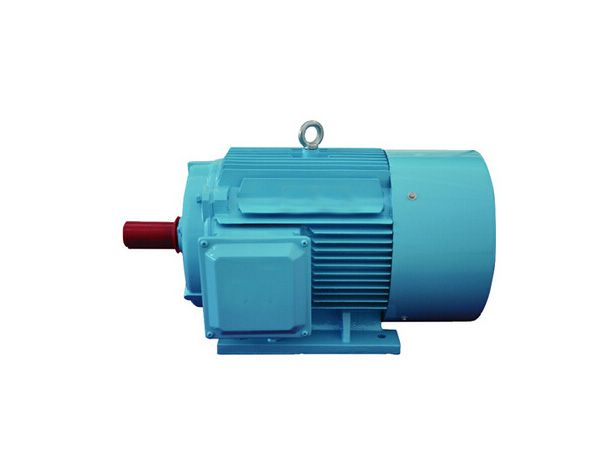

　　TYCX系列三相永磁同步電動機(中心高132-355)　　産品的效率指标符合GB 30253-2013《永磁同步電動機能效限定值及能效等級》的1級标準　　該系列産品為全封閉、自扇冷結構。具有設計新穎、結構緊湊，造型美觀、效率和轉矩高、起動轉矩性能好、節能、噪聲低、振動小、運行安全可靠等優點。　　該系列産品機座範圍132～355，功率等級和安裝尺寸完全符合國際電工委員會（IEC）标準。電動機采用F級絕緣，機座号H180以上有注排油裝置，如用戶要求可帶定子測溫，工作方式為S1，冷卻方式為IC411，外殼防護等級為IP54，并可同時生産“W”戶外 、“TH”濕熱帶 、“WTH”戶外濕熱帶、 “W（F1～ F2）”防腐型（F1為中等防腐蝕， F2為強防腐蝕），電機的散熱片呈垂直及水平分布，電機接線盒位置（按機座号）分為機座側面及頂部兩種結構（見安裝及外形尺寸圖）供用戶選擇使用（用戶不特别注明時，接線盒在右側面）。　　該系列産品具有自起動能力，在25%-120%負載範圍内,相對于同規格異步電動機均具有不錯的效率，經濟運行範圍寬，具有顯著的節能效果。電機溫升低，在額定負載下，電機的溫升在30-50K。　　該系列産品廣泛用于石化、電力、交通、紡織等工礦企業,用于拖動風機、泵類、壓縮機、皮帶機、機床等各種機械。　　産品型号示例:　　                詳細參數：      　　外形安裝尺寸：
